一、 概述：

CVR-100BF台式身份证阅读机具由深圳华视电子读写设备有限公司研发读取和查验身份证信息专用设备。该设备符合ISO14443 Type B 国际标准。设备连接方式采用USB2.0接口有线连接和蓝牙无线传输二合一方式，可读取居民身份证、港澳台居住证、外国人永久居住证信息。

二、产品特点：

1.连接方式：USB2.0接口有线连接和蓝牙无线传输二合一；

2.体积小巧：内置SJY88-F安全解密模块，产品尺寸： 110（L）*75(W)*26(H)mm，小巧便携；

3．证件查验：证件1:1比对查验,证件识别速度快< 1.0s（带指纹信息证件< 1.5s）；采集持证人指纹信息，采集速度≤0.25s；

4．内置电池：内置可充式大容量锂电池，保证在无外接电源情况下，也能长时间连续工作；

5．外壳设计：外壳材质采用ABS阻燃材料，提高安全性。表面采用磨砂工艺，防划伤，使用寿命长；指纹结构分体式、内置式设计，灵活组合，可内置或外接居民身份证指纹采集器使用；

6．安全准确：内置身份证读取安全模块，可快速准确的读取验证证件信息。

三、技术标准

1. 符合GA 450-2013《台式居民身份证阅读器通用技术要求》；

2. 符合GA 467-2013《居民身份证验证安全控制模块接口技术规范》；

3. 符合2017版《2017版外国人永久居留身份证芯片机读信息规则（试行）》；

4.符合2018版《港澳台居民居住证机读信息规范（试行版）》；

5.符合GA/T 1011-2012《居民身份证指纹采集器通用技术要求》；

6.符合GA 1012-2012《居民身份证指纹采集和比对技术规范》；

四、产品技术参数：

1. 读取证件类型：居民身份证、港澳台居住证、外国人永久居住证；

2.读卡距离：0-3 cm；

3．阅读时间：< 1.0s（带指纹信息证件< 1.5s）；

4. 天线能量输出：

  （1）天线表面磁场强度（Hmax）≤7.5A/mrms；      （2）天线表面法线方向5cm处电磁场强度（Hmin）≥1.5A/mrms；    5. 工作频率(fc) 13.56MHz±7kHz

6.蓝牙接口：遵循Bluetooth V2.0、V4.0双模+EDR蓝牙规范，Class 2功率级别。内置2.4G PCB蓝牙射频天线空旷、无遮挡地带，收发距离可达20米，具备加密与安全验证功能；

7. 指纹采集器参数（采集器选配内置或外接）：

（1）传感器类型：半导体电容式；

（2）采集模式：按压式；

（3）传感器大小：23.0*35.0mm；

（3）有效图像尺寸：12.8*18.0mm；

（4）图像大小：256*360pixel；

（5）图像分辨率：508dpi；

（6）比对方式：1：1；

（7）比对时间：≤0.1s；

8. USB接口：USB2.0接口规范；

9．适用平台：Android / IOS /Windows XP、Windows 7、Windows 10等常见操作系统 / Linux / UNIX；

10.充电器：DC 5V/2.0A；

11.充电接口：type c采用PC-USB或5V/2A电源适配器充电器，电流不能超过2.0A；

12.电池：4000mAh锂电池；

13.工作温度：0℃～50℃；

14.工作相对湿度：20%～90%RH；

15.贮运温度：-10℃～55℃；

16.贮运相对湿度：20%～93%；

17.大气压力：86 kPa～110 kPa；

18.重量：<0.21Kg;

19.产品尺寸：110（L）*75(W)*26(H)mm;

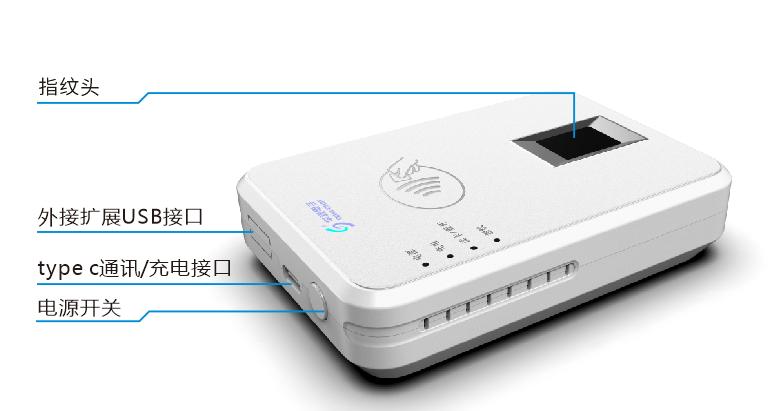

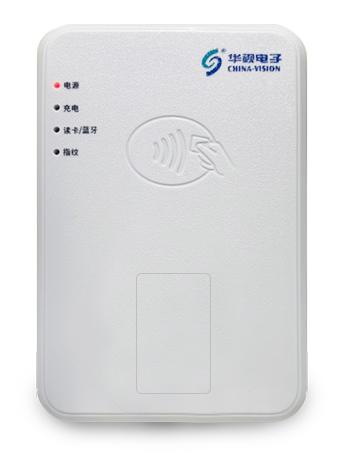

五. 按键功能及指示灯定义：

1.电源开关：控制机器电源的关闭启用(开:长按听见滴的一声;关:按一下);

2.type c通讯/充电接口:可用于连机型的数据通讯和充电;

3.外接扩展USB接口：可外接扩展接口(可连接居民身份证指纹采集器);

4.电源指示灯：在开关处于“开”时亮红色，处于“关”时熄灭;若通过数据线连接电脑时：则指示灯亮起；

5.充电指示灯：插上充电线时指示灯亮,充满电后指示灯自动熄灭;

6.读卡/蓝牙指示灯：通过数据线连接指示灯亮,开始读卡时指示灯闪烁;通过蓝牙连接指示灯亮,开始读卡时指示灯闪烁;

7.指纹指示灯：当指纹连接正常时灯亮,故障灯灭;
