品牌

3M

型号

AT9000

名称

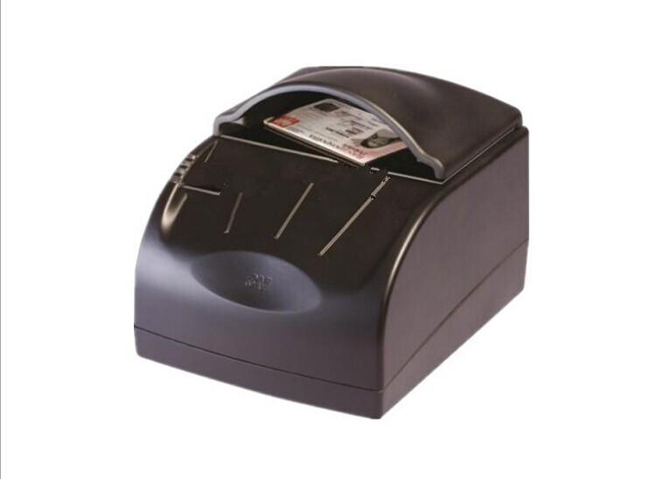

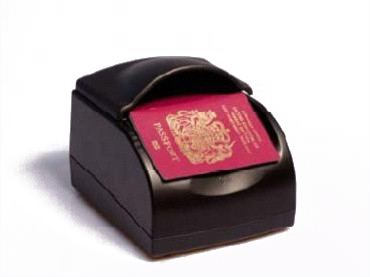

全页电子护照阅读器

尺寸

162（长）x 190（宽）x 157（高）mm

产品概述

3M™ AT9000 全页阅读机是 3M 的最新一代阅读机，这款小巧的全页阅读机可用于快速验证。它十分适合政府和商业应用中较小规模的基于桌面的操作和证件验证。

产品特点

1、多种证件识读及成像能力：24位真彩成像

2、多种光源：可见光、红外光、紫外光、平行光

3、光学字符数据识别

4、经软件开发包提供所有光学字符识别数据及各种光源照片

5、提供BMP或JPEG格式的照片

6、自动触发：自动监测放入的证件

7、接触式、非接触式智能IC卡的读、写能力

8、支持ISO 14443 Type A 和Type B类IC卡

9、电子护照主动和被动验证能力

10、电子护照识读的基本接入控制BAC和扩展接入控制EAC能力

11、兼容USB 2.0

12、提供2个USB 2.0接入外围设备（如磁卡阅读器或二维条形码扫描枪等）

13、支持TCP/IP远程接入

14、支持集中配置管理，软件升级

15、一体式设计，无可移动配件

16、扫描窗口DLC钻石涂层，延长扫描窗口持久性能

17、标准特性： 162（长）x 190（宽）x 157（高）mm，使用 LED 技术的可见、红外线和紫外线成像；使用 2个端口 USB 集线器的 USB 2.0 连接；IP50 防护等级防尘光室；从手机读取 2D 条形码

18、标准 SDK： ICAO MRZ OCR；非 ICAO MRZ；1D 条形码；2D（Aztec、DataMatrix、PDF417、QR 代码）条形码；电子护照支持，实现基本访问控制；主动式验证

19、硬件选择：磁条；接触式智能卡； RFID（915 MHz、13.56 MHz）；多护罩选择；3M™ Confirm™安全覆膜成像

产品功能

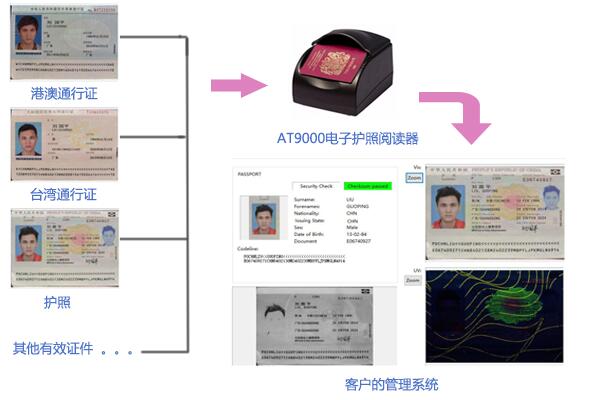

主要用于来检测和识别各种旅行证件，如护照、签证、外国驾照，其它可选功能包括：

1、电子护照芯片内的信息读取；

2、支持基于智能IC卡的信息读取（如外国身份证）；

3、边境管理中的证件识别、分析；

4、证件发行过程中的证件质量检测。

产品参数

◎识读能力

可以识别下列证件：

1、所有遵循ICAO9303标准Part 1-3规格证件

2、ISO 14443 Type A/ Type B 智能IC卡（13.56MHz）

3、ISO 7816 Class A/ AB 智能卡

4、一维码（2 of 5 interleaved，Code 128，Code39）

5、二维码（PDF 417，QR，Data Matrix，Aztec格式）

◎光源

1、阅读器通过多种波长和方向识别证件：

2、近红外IR B900，890 nm

3、白光（可见光源）

4、UV A 370nm

5、3MTM ConfirmTM 压膜层（可选）

24位彩色

8位单色红外

◎分辨率

传感器：3.1兆像素，CMOS，RGB24位彩色

标准375DPI

◎接触式智能卡

1、支持T=0，T=1协议

2、通讯速度344,105 bps（PPS，FI参数）

3、最大频率8MHz（PPS，FI参数）

4、支持ISO 7816 Class A和Class AB智能卡

5、8 Contacts，ISO标准接口

6、100000 insertions

7、滑动触点

◎电子护照

1、非接触式IC卡读写能力：

2、ISO 14443 Type A和Type B

3、ICAO DOC9303补充推荐，LDS1.7

4、PKI 1.1

5、标准速率，最大848Kbps，实际读取能力与RFID标签，操作系统，芯片中存贮的数据量等有关。

◎增强验证

1、通过光学图像对比增强证件的安全验证：

2、通过证件类型及发行国识别证件

3、对比捕获的安全特征与数据库比对——包括紫外光、3M Confirm平行光及可见光等各种光源下的图案

4、UV Dull纸张的检测

5、判断空白区域，图案、文字和印刷缺失

◎证件质量检测

1、质量检测——保证证件的打印符合ISO、ICAO或客户的标准

2、测量歪斜度、左空白、行间距、字符间距、线长、对比度、笔划宽度和字符距证件底部的距离

◎固件升级

1、通过USB 2.0升级固件

2、通过USB 2.0界面配置

3、非易失性配置

4、配置文件可以备份保存以供将来维护使用

◎标准及认证

须符合以下标准及认证：FCC Part 15 Class A；UL, UL-C；CE, CB；IP60(dust proof)；WEEE/ROHS

◎操作环境

1、湿度：20%-80%，无冷凝

2、温度：操作0-40℃，存贮-20℃-50℃

◎安全性

1、KEYSTONE锁

2、后面板嵌入电源开关

◎操作速度

平均操作时间2秒。操作速度与证件验证数据量和需要识读的数据量有关。

◎电脑最低配置

以下配置是保证上述速度的最低配置（如增加证件防伪鉴别软件则需要更高配置）：

1.7 GHz Pentium 4， 512 Mb DRAM，USB 2.0，100 Mb硬盘空间，Windows 2000-SP4, XP, Vista

◎规格

以下为标配产品数据

长：19.0 cm，

宽：16.2 cm，

高：15.7 cm（含遮光板）

重：<1 KG（2.2 lbs）

◎接触式智能卡选项规格

长：22.0 cm，

宽：16.2 cm，

高：18.0 cm，

重：<3.3 KG（不含选项附件）

◎状态指示

阅读器给用户提供以下状态指示：

Ready LED 准备状态，Valid read LED 有效读取，Read error LED 错误读取，Busy LED 阅读器忙

◎电源

100-240 VAC +/- 10%

47-63 Hz

分离式IEC320 AC 电缆

12V DC 供电时功耗少于12W

4针连接器
